Offline Bewegung CNC-Controller Kit DDCS V4.1 für Drehmaschine Skeletonizing

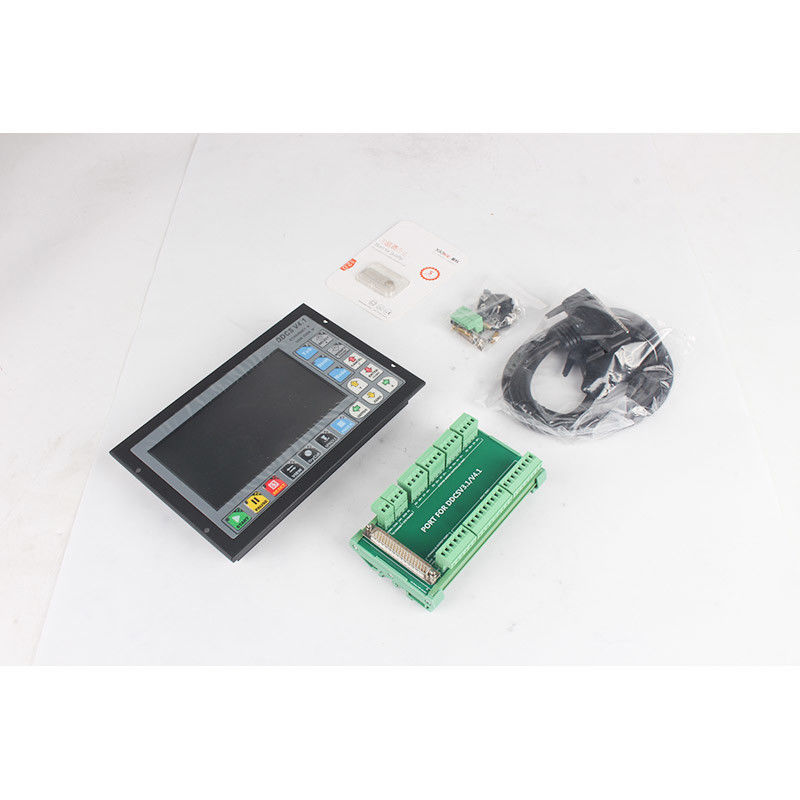

Das Paket beinhaltet:

1 × DDCSV4.1 CNC-Steuergerät (3/4 Achsen optional)
1 × 4 GB USB-Stick
1 × USB-Verlängerungskabel und anderes kleines Zubehör
1 × Breakout Board
Die englische Benutzeranleitung wird Ihnen per E-Mail zugesandt, bitte hinterlassen Sie Ihre E-Mail-ID nach dem Kauf. Ich bin ein guter Mann.

Erben der konsistenten einfachen und effizienten Eigenschaften der DDCS-Serie und entsprechend den Mängeln von DDCS V3.1,

Der Algorithmus wurde verbessert, und die Programmierungsanweisungsrotation wurde erhöht.

Befehle usw., die Simulationsfunktion usw. verbessern, die IO-Portkonfiguration usw. unterstützen und die Produktfunktion des

DDCS CNC-Controller als Ganzes, so dass es funktioneller ist.

Stabiler und leistungsfähiger und besser geeignet für Kundenbedürfnisse.

DDCS V4.1 CNC-System übernimmt ARM+FPGA-Konstruktionsstruktur, ARM vervollständigt die Mensch-Maschine-Schnittstelle und den Codeanalyse-Teil,

und FPGA vollendet den Boden

Ebenen-Algorithmus und Steuerung Pulsgeneration Teil, fpga Geschwindigkeitsgenerator 32 Bit Geschwindigkeitsgenerator, die die Auflösung macht

Wir gehen davon aus, dass die Geschwindigkeit und Beschleunigung höher sind.

Ein vernünftiges Design, eine zuverlässige Steuerung und eine bequeme Bedienung, DDCS V4.1 verbessert die Produktfunktion und die Struktur des Panelllayouts,

Aber mit 17 Schlüsseln kann man noch alles...

DDCS V4.1 unterstützt auch das universelle FANUC-kompatible G-Befehlssatz.

1) 7-Zoll-Bildschirm, 17 Tasten; 18 optocoupler isolierte digitale Eingangsschnittstellen, 3 optocoupler isolierte digitale Eingangsanschlüsse;

2) Die neue Version stärkt den Algorithmus und führt einen neuen Algorithmus für die Bewegungsplanung ein, der durch konfigurierbare Konturfehler den Weg kleiner Liniensegmente glatter macht;

3) 1 Kanal 0-10V Spindelgeschwindigkeitssteuerung analoge Ausgabeoberfläche und die Spindel kann als Servospindel konfiguriert werden;

4) Der 3- bis 4-Achsen-Antriebsmodus erfolgt im Differentialmodus und im Doppelimpulsmodus, die Kunden wählen können, die maximale Ausgangsfrequenz des Interpolationsimpulses beträgt 500 Khz;

5) ARM9-Hauptsteuerungschip, FPGA-Algorithmus-Kernchip;

6) 7-Zoll-TFT-Bildschirm; Größe: 1024x600 Pixel, Auflösung: 72 Pixel/Zoll;

7) Die Hauptsteuervorrichtung ist 24 Vdc Leistungseingang und die Stromkapazität muss mindestens 0,5 A betragen; der IO-Anschluss ist ebenfalls 24 Vdc und die Stromkapazität muss

Es muss mindestens 0,5A sein; das Hauptsteuerungsnetzteil, das Steuerungssystem für die Stromversorgung, die IO-Leitung, die IO-Leitung; wenn die IO-Leitung keine Stromversorgung hat,Alle IO-Ports sind ungültig.;

8) Unterstützung von Standard-MPG;

9) Unterstützung des einsachsigen manuellen Joggings und der Verknüpfung und der Feststandbetätigung von Schaltflächen;

10) Unterstützung des Laufens bestimmter Linien- und nächstgelegener Punktoperationen;

11) Unterstützung der Einrichtung von schwimmenden Werkzeugen, der Einrichtung von festen Werkzeugen, der Einrichtung von Eckpunkten und der Messung der Werkzeuglänge

12) Unterstützt Array-Verarbeitung, sequentielle Verarbeitung, Flachfräsen und zylindrische Fräsen;

13) Unterstützung der Versetzungsregelung von XYZA-Vierachsen;

14) Unterstützung von Pausenbremspunkten, Stromauslöschbremspunkten und Lastbremspunkten

15) Unterstützt den Betrieb mit mehreren Werkstücken, die Benutzer können den Ursprung und den Ladungsort nach Bedarf speichern

16) Unterstützung der Zentrierung von X- und Y-Achsen;

17) Unterstützung Simulation Betrieb und während der Simulation, können Sie die Vergrößerung anpassen, um sorgfältig zu beobachten, ob der Programmierpfad in Übereinstimmung mit den Erwartungen ist, und führen Sie die Software Grenze

Bit-Check, können Sie Pause nach Belieben während der Simulation, nach dem Drücken der Start-Taste, das System wird die Ausführung von der Simulation Pause Breakpoint beginnen

18) Die Kommunikation zwischen dem Steuergerät und dem Computer kann über den Ethernet-Verbindungsanschluss erfolgen, der für Operationen wie das Lesen und Kopieren von Dateien geeignet ist;

19) Der Speicher des Steuergeräts beträgt 1 G; der G-Befehl kann auch von der U-Festplatte aus gelesen werden, und die Dateigröße des G-Befehls ist nicht erforderlich;

Sprachpaket;

20) Die Sprache des Controllers übernimmt eine internationale Codierung und unterstützt grundsätzlich alle Sprachen.

21) Der DDCS-Steuergerät V4.1 unterstützt nur den Grenzschalter des Typs NPN;

22) Zu den Nutzungsrechten des Verantwortlichen gehören Betreiber, Administrator und Superadministrator.

Neue Funktionen von DDCS V4.1 gegenüber DDCS V3.1:

1) Zusätzliche Dateiübertragung über Ethernet;

2) Die Kartierungsachsfunktion wird der CNC-Funktion hinzugefügt (kann zur Konfiguration der Doppel-Y-Gantry-Strukturmaschine verwendet werden);

3) Die Spindel kann auch als Servospindel konfiguriert werden.

4) Zusätzliche Verzerrungsanpassung;

5) Der Befehl zur Programmierung der Polarkoordinaten und der Befehl zur Rotation werden dem Befehl hinzugefügt, und der Befehl zur Radiuskompensation ist vollkommen;

6) Die Bewegungsplanung führt einen neuen Algorithmus ein, um den Weg kleiner Liniensegmente durch konfigurierbare Konturfehler glatter zu machen;

7) Insgesamt drei Erkennungsfunktionen werden unterstützt: Eckerkennung, Innenkreiszentrumskennung und Außenkreiszentrumskennung;

8) Verbesserung der angegebenen Linienstartfunktion und der nächstgelegenen Startpunktfunktion, unabhängig von der Größe der Datei kann sie innerhalb weniger Sekunden schnell gestartet werden;

9) Verbessern Sie die Simulationsfunktion. Während der Simulation können Sie die Vergrößerung anpassen, um sorgfältig zu beobachten, ob der Programmierweg den Erwartungen entspricht,und eine Software-Limitprüfung durchführen.

, kann während der Simulation nach Belieben pausiert werden; nach Drücken des Startknopfes startet das System die Ausführung vom Pausepunkt der Simulation;

10) In Bezug auf den Eingangsanschluss kann die Portfunktion willkürlich konfiguriert werden, und die Fahrerwarnunterstützung wird hinzugefügt;

11) Für die Achse wird ein zyklischer Codierer hinzugefügt.

12) Es gibt auch eine Parsing-Fehler-Aufforderung. DDCS V3.1 war nie da, und wenn es einen Parsing-Fehler gibt, wird es direkt aufhören;

13) Die Sprache hat eine internationale Codierung, die im Wesentlichen alle Sprachen unterstützt.

14) Erhöhen Sie den Parameter für die Beschleunigung der Notstoppkonfiguration, um den enormen Aufprall zu lösen, der durch den direkten Stopp verursacht wird, wenn sich die Werkzeugmaschine mit hoher Geschwindigkeit bewegt;

15) Der FPGA-Geschwindigkeitsgenerator nimmt einen 32-Bit-Geschwindigkeitsgenerator an und die Auflösung von Geschwindigkeit und Beschleunigung ist höher.
