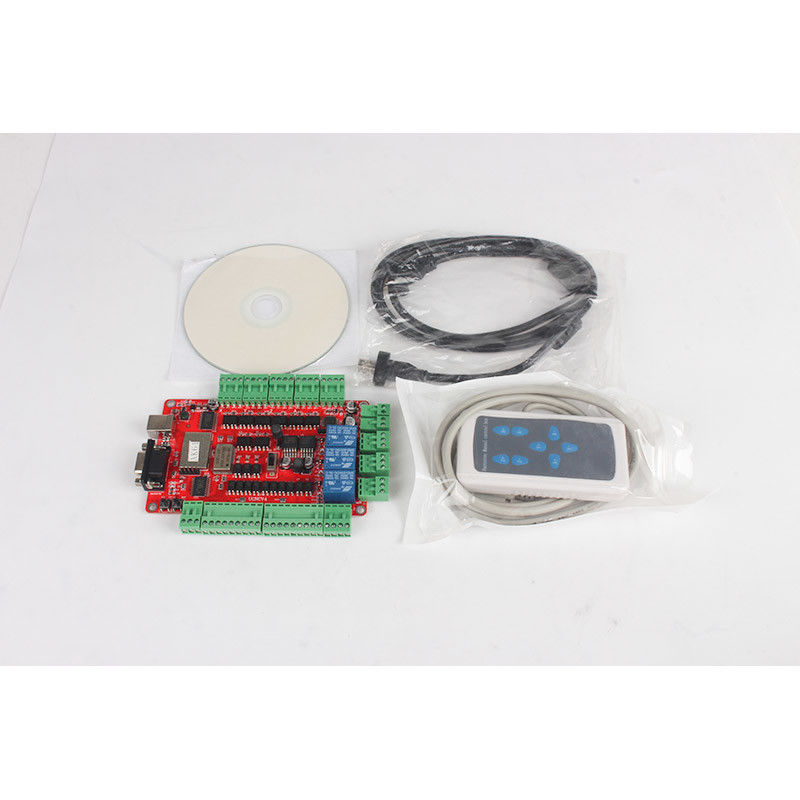

Das Paket beinhaltet:
1 x 4 Achsen USBCNC Ausbruchbrett
1 x Handsteuergerät
1 x USB-Kabel
Die englische Bedienungsanleitung wird per E-Mail gesendet.
Einstellung des Videos:Ich bin nicht derjenige, der das Problem hat, aber ich bin derjenige.
Englische Anleitung:Siehe auch: https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing
(Dieses Board ist für WIN XP/7 System geeignet(Siehe unten.)
1Kurze Einführung der Produkte
USBCNCV4.0 ist ein leistungsstarker Bewegungsteuergerät, das auf der Basis der PC-Software USBCNC-Steuerung die Umwandlung von
G-Code, um das Fahrerbewegungssteuerungssignal des Schrittmotors zu verbinden, ohne dass zusätzliche Hardware und Software erforderlich sind.
Diese Steuerkarte ist kompatibel mit den meisten Stepper- und Servo-Treiber, es ist ein perfekter Controller, der anstelle eines Parallel-Mach3-Schnittstellenbretts.
2. Anforderungen an das Computersystem
Mindestkonfiguration:
1) CPU: 1 GHz
2) Speicher: 512 MB
3) 500 MB freien Speicherplatz
4) DIRECTX9-Grafikgerät mit WDDM 1.0 oder höherem Treiber
5) USB 2.0-Schnittstelle
6) Netto-Rahmenwerk 3.5SP1
Empfohlene Konfiguration:
1) CPU:2GHz Karkyon
2) Speicher: 2 GB;
3) 1 GB freien Festplattenraum
4) DIRECTX9-Grafikgerät mit WDDM 1.0 oder höherem Treiber
5) USB 2.0-Schnittstelle
6) Netto-Rahmenwerk 3.5SP1
3Aussehen und Größe der Produktion
1Nach der Überarbeitung ist die V4-Version mit rotem Leiterplattenformat 135,3*82,5 mm.
2. Die Vorderseite der schmalen Kante mit USB-Kommunikationsoberfläche und DB9 Handsteuerungsoberfläche für die Bequemlichkeit der Kunden direkt von der Gehäuse-Panel gezogen platziert;
3. Das Back-End der schmalen Kante ist die Energieein- und Ausgabeoberfläche und 3 Relais-Ausgabeoberfläche; Relais ist eine starke Interferenzquelle, Relais weg von der Konstruktion des Hauptsteuerchips,
sie fördert die Stabilität des Vorstands;
4Eine der beiden breiten Seiten ist der Schrittmotor und die Signallausgabe für die Hauptachssteuerung.
5. Die andere Seite von zwei breiten Seiten ist der Notbremsvorgang, manueller Geschwindigkeitseingabe, Einschränkung der Eingabeoberfläche; eine Seite für den Eingang, eine andere Seite für den Ausgangsanschluss ist einfach und bequem;
6. 5V- und 12V-Leistungsmodul kompakte Unabhängigkeit, Sicherheit, Stabilität;
7. Externe sicherstellen die Stabilität des Systems funktionieren effektiv mit kristallaktiven und Hauptsteuerung Chip-Schild;
8Die Software ist USBCNC, nicht Mach3, bitte beachten!
4.Eine detaillierte Funktionseinführung
A. Karteneingangsspannung: 15 ~ 36 V;
B. Grenzspannung am Port: 12V;
C. Ausgangsspannung des Signals der Stufenmotorsteuerung: 5 V;
D. Spannung der externen Stromversorgung: 12 V;
Anmerkung: 15~36VDC ist die Eingabeoberfläche, 12V ist die Ausgabeoberfläche, kann nicht falsch verdrahtet werden.
5Funktion und Definition jedes Moduls
A) USB-Schnittstelle, verbinden Sie sich mit dem Computer USB-Anschluss durch diese Schnittstelle, können Sie die Software usbcnc verwenden, um dieses Board zu steuern,
Diese USB-Schnittstelle ist die quadratische B-Schnittstelle, bitte verwenden Sie ein USB2.0-Verbindungskabel, das mit Abschirmung und magnetisch und nicht mehr als 2 Meter lang ist.
B) Schnittstelle der Handsteuerungsschachtel, eine externe Handsteuerungsschachtel kann diese Schnittstelle zum Zugriff auf das System verwenden, die Schnittstelle ist Standardform DB9, ihre Definition ist in der folgenden Tabelle dargestellt.
C) Stromindikator, wie in Abbildung D10 dargestellt, ist der USB-Stromindikator, der nach der Verbindung des USB-Ports mit dem Computer leuchtet.
D2 in unten ist die Rückseite -End-Leistungsindikatorlicht, dieses Licht wird auch leuchtet, wenn die Platine Karte Arbeit Stromzugriff mit ihm.
D) Board-Karte Firmware-Upgrade-Taste UP und Reset-Taste RST, Firmware wurde aktualisiert, so dass Upgrade-Taste nicht benötigen,
Der Reset-Knopf ist zu verwenden, wenn ein Neustart aufgrund eines Plattenfehlers erforderlich ist.
E) Handgeschwindigkeitssteuerungsschnittstelle, Verkabelungsanschlussmodus wie in der folgenden Abbildung dargestellt.
F) Grenz-Eingabe-Schnittstelle. Grenz-Schnittstellen-Definitionen sind in der folgenden Tabelle aufgeführt
G) Schalter der Spindelregelung, wie in Abbildung 1-6 dargestellt, Schalterverschiebung bis zur Position S1 für die Spindeldrehzahlregelung;
Schaltschalterposition An unten für die Ausgangssteuerung MIST-Relee.
H) Externe Pause- und Reset-Schnittstelle; der 2 Fuß lange Schalter mit der Markierung PAUSE connect suspend, der 2 Fuß lange Schalter mit der Markierung RESET connection reset.
I) Software-MIST-Steuerungs-Relee-Ausgang, Software-Einstellungen Ausgang markiert 3, von oben nach unten definiert, 3 Fuß istNC,Nein,Die Kommission.
J) Software FLOOD Steuerung Relais Ausgang, Ausgang markiert 2 in den Software-Einstellungen, von oben nach unten definiert, 3 Fuß istNC,Nein,Die Kommission.
K) Software SPINDLE Steuerausgang, Ausgang 1 in den Software-Einstellungen markiert, von oben nach unten definiert, 3 Fuß istNC,Nein,Die Kommission.
L) Leistungsaufnahme des Boards,Ebenen über Negativ unterhalb, wie das Board unterschrieben, achten Sie bitte auf die Eingabe DC 15 ~ 36V, Überspannung oder umgekehrter Anschluss wird das Board beschädigen.
M) 12V-Ausgangsschnittstelle. Wie auf der Platine angegeben, ist GND -, 12V ist +.
N) Spindelsteuerungsausgabe-Schnittstelle: Definitionen für GND DIR PWM2 12V, bzw. Boden, Richtungsignalausgang, Spindel 0~10V Drehzahlsteuerungsignalausgang, 12V Ausgang.
O) Ein Schrittmotor-Steuerungssignal aus einer Achse, die Definition lautet:CK+CK-DIR+DIR, bzw. ist Impuls positiv, Impuls negativ, Richtung positiv,
Richtungsnegativ, wobei die Platine eine gemeinsame Anodenanschlussmethode verwendet, so dass CK+ und DIR+ miteinander verbunden sind, um mit der 5V-Leitung auf der Platine zu kontaktieren,
Diese Platine unterstützt nicht die allgemeine Kathodenanschlussmethode, die spezifischen Verdrahtungsmethoden beziehen sich auf Abbildung 1-11. Diese Platine enthält nicht die aktivierte Steuerung,
Der größte Teil der Fahrer auf dem Markt sollte sich jetzt nicht mit dem EN-Signal verbinden und standardmäßig regelmäßig direkt arbeiten.
P) Ausgang des Schrittmotorsteuersignales der Achse Z, die Definition ist CK+CK-DIR+DIR-, beziehungsweise für Puls positiv, Puls negativ, Richtung positiv, Richtung negativ,
Die Platine mit Anoden-Gemeinsamverbindungsmethode, so dass CK+ und DIR+ miteinander verbunden sind, an die 5V auf der Platine anschließen,Diese Platine unterstützt nicht die gemeinsame Kathodenverbindungsmethode.
Q) Y-Achse Schrittmotor Steuerungssignal Ausgang, die Definition ist CK + CK-DIR + DIR, beziehungsweise für Puls positiv, Puls negativ, Richtung positiv,
Die Anode-Verbindungsmethode wird nicht unterstützt, so dass CK+ und DIR+ miteinander verbunden sind und sich an die 5V-Leitung der Platine anschließen.
R) X-Achse Schrittmotorsteuersignalausgang, die Definition ist CK+CK-DIR+DIR, beziehungsweise für Puls positiv, Puls negativ, Richtung positiv,
Die Anode-Verbindungsmethode wird nicht unterstützt, so dass CK+ und DIR+ miteinander verbunden sind und sich an die 5V-Leitung der Platine anschließen.
