4 Achsen-PLC-CNC-Controller-Kit DDCSV3.1 Offline-Anhänger Handrad-Notrufsperre

Upgrade 4 Axis PLC Controller DDCSV3.1 500KHz Offline & Hangender Handrad & Notfallstopp für CNC Router Gravierungsfräsen

Gute Nachrichten:Wir haben Lager in einigen Ländern, überprüfen Sie als Blase

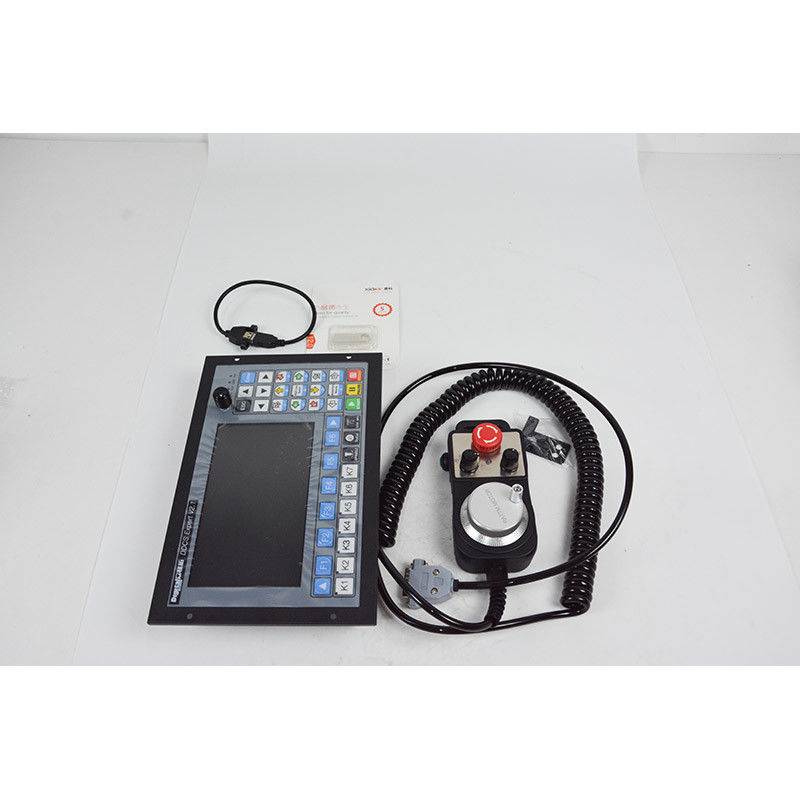

1 x 4 Achse 500 kHz VerbindungenBewegungskontrollsystem DDCSV3.1- Ich weiß.

1 x Anhänger Handrad mit Notstopp

1 x 4 GB USB-Flashlaufwerk

1 x USB-Verlängerungskabel

1. 4 Achsen-LKW-Controller 500KHz offline

Der DDCS ist ein 3-~4-Achsen-Bewegungsregler für Schritt- und Servo-Systeme. DDCS V3.1 wurde von DDCS V2.1 auf Software und Hardware aktualisiert.Es kombiniert große Kraft mit einem winzigen Fußabdruck und ist einfach zu bedienen. Nach sehr kurzer Zeit werden Sie mit den Funktionen vertraut sein und dieses Handbuch wird Ihnen helfen. Der höchste Ausgangsimpuls pro Achse ist 500KHz.Dies ermöglicht eine hohe Steuerungsgenauigkeit für Schrittmotoren und Servomotoren.

Das DDCSV3.1-Nummerensteuerungssystem verwendet das ARM+FPGA-Design-Framework.Die ARM kann den Teil der Mensch-Computer-Schnittstelle und Code-Analyse beenden und die FPGA kann den Teil des zugrunde liegenden Algorithmus und Steuerung Puls erzeugen beenden, mit vernünftiger Konstruktion, zuverlässiger Steuerung und einfacher Bedienung.

Die Layoutstruktur des DDCSV3.1 ist rational. Der CNC MOTION SYSTEM Controller kann nur mit 17 Tasten beendet werden und unterstützt den FANUC mit hoher Universalität, um mit G-Code-Set kompatibel zu sein.

Die DDCSV3.1 kann für viele Arten und Styles von CNC-Maschinen verwendet werden.Das DDCS arbeitet als eigenständiges System ohne den Bedarf eines Computers.Dies garantiert hohe Präzision, Genauigkeit und Zuverlässigkeit.Die Schnittstelle, auch sehr umfassend, kann in sehr kurzer Zeit erlernt werden.

1.2 Leistungsmerkmal des Produkts

1) 16 fotoelektrisch isolierte digitale Eingänge (3)

- Ich weiß.2) 3.1 Version verbessert Algorithmus,unterstützt Soft Interpolation,fixed Arc Interpolation bug der alten Version;

- Ich weiß.3) Analogspindelsteuerung 0-10V Spindelsteuerung (kann als PWM-Ausgang modifiziert werden);

- Ich weiß.4) Steuerung des 3- bis 4-Achsenmotors.Differenzimpuls und Ausgangssignal für die Richtung,max.500Khz pro Achse;

- Ich weiß.5) ARM9-Hauptsteuerungsschip,FPGA-Algorithmus-Kernchip;

- Ich weiß.6) 5 Zoll TFT-Bildschirm, Auflösungsverhältnis: 480x272,17 Bedienungsschlüssel;

- Ich weiß.7) Die Stromversorgung für die Steuerung beträgt 24VDC, Mindeststrom 0,5A;

- Ich weiß.8) Die Stromversorgung für den IO-Port beträgt 24VDC,der Mindeststrom beträgt 0,5A.Durch die IO-Stromversorgung versorgt das System bereits die IO-Ports.

- Ich weiß.9) USB-Flashdisk-Unterstützung für die Eingabe von G-Code-Dateien,ohne Beschränkung der Größe der G-Code-Datei;

- Ich weiß.10) Unterstützung von Standard-MPG;

- Ich weiß.11) Jog-Funktion für jede Achse (kontinuierlich, Schritt, definierte Entfernung); Der Kunde kann die Entfernung definieren;

- Ich weiß.12) Unterstützung des Betriebs der schnell spezifizieren laufenden Position;

- Ich weiß.13) Unterstützung für die Wiederherstellung von Power Cut. Daten werden automatisch gespeichert;

- Ich weiß.14) Die Steuerung unterstützt nur den NPN-Typ-Limited-Switch.

DDCS V3.1 Neue Funktionen im Vergleich zur alten Version:

1)Die Steuerungseinheit ist mit metrischen Einheiten und imperialen Einheiten kompatibel.

- Ich weiß.2) MPG und erweiterte Tastatur können auch das Steuerungssystem steuern und bearbeiten;

- Ich weiß.3)Neue Funktion des „Try-Cutting“ (Handradführung) und des „Einstufenabbau­Modus“ hinzugefügt;

- Ich weiß.4) 3 Arten von Sondenarten:Festige Position des Werkzeugsensors,Floating Position des Werkzeugsensors,Rechteckblocksensor;

- Ich weiß.5)Die Software wurde erweitert, viele Parameter hinzugefügt,Optimaler Entwurf und Algorithmus,die neuen Funktionen werden stärker und stabiler;

- Ich weiß.6)Die Wahlsprache des Systems ist Chinesisch/Englisch/Russisch.

- Ich weiß.7) Die Version 3.1 nannte das neue Schaltkreisdesign und die Metallbox, die den Lärm erheblich vermeiden können.

1.3 Äußeres Aussehen, Struktur und Größe

Der DDCS V3.1 ist eine kleine Schachtel, die in ein Fenster einer kleinen Steuerungskiste oder eines Steuerungsschranks passt.

- Ich weiß.Vier Schließhaken befestigen die Steuerung.

- Ich weiß.Die Frontplatte ist 191mm*128mm*5mm; der Hauptteil ist 191mm*128mm*37mm;

- Ich weiß.Zur Montage der Einheit in eine Ausrüstung c-Abinet schneiden Sie das Loch 182,5 mm*59 mm

Die Vorderseite des Produkts besteht aus 17 Benutzerschlüsseln und einem Liquid-Crystal-Display mit einer Größe von 1 4,3 und 480*272, und die Rückseite besteht aus Eingangssignal, Spindelsteuerung, Schritt-/Servo-Steuerung,MPG und andere vier Schnittstellen sowie USB-Schnittstelle und StromversorgungsschnittstelleBitte sehen Sie sich das Referenzbild 1-3 und das Bild 1-4 im Detail an.

1.4 Erklärung der Abkürzungen

Bei der Bedienung des DDCS werden die Benutzer einige englische Abkürzungen finden.

FRO: Überschreitung der Zufuhrquote

SRO: Überschreitung der Spindelrate

SRJ: Jogging-Geschwindigkeitssetzung

F: Zuführgeschwindigkeit, Einheit: mm/min

S: Drehzahl der Spindel, Drehzahl/min.

X: Der Koordinatenkode der X-Achse.

Y: Der Koordinatencode der Y-Achse.

Z: Der Koordinatencode der Z-Achse.

A: Koordinatencode der Achse A

BUSY: Das System ist beschäftigt. Sie können noch FRO und SRO anpassen

Bereit: Bereit-Modus, jede Operation kann durchgeführt werden

RESET: Reset-Modus, Steuerung ist in “OFF”-Modus, keine Operation kann durchgeführt werden

CONT: Kontinuierlicher Modus, jede Achse kann manuell mit den Pfeiltasten gejagt werden

Schritt: Manueller Schrittmodus, jede Achse kann in definierten Schritten gejagt werden

MPG: MPG-Modus. Betreiben Sie die Maschine mit dem MPG (Manual Pulse Generator)

AUTO: G-Code ausführen. Auto zeigt, wenn die Datei verarbeitet wird
