2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine
  • 2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine
  • 2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine
  • 2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine
  • 2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine
2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine

2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt Für CNC-Maschine

Herkunftsort China
Markenname RATTM MOTOR
Zertifizierung CE
Modellnummer GDZ-80x73-2.2
Produktdetails
Produktkategorie:
Ausrüstung für Spindelmotor
Material:
Edelstahl
Strom:
6A
Betriebsgeschwindigkeit:
10 bis 24000 Rpm
Auslauf:
Weniger als 0.01mm
Lagern:
4PC Keramiklager
Collet, Spannung:
ER20, 220V
Inverter:
2.2KW Huanyang-Wechselrichter
Hervorheben:

ER20 CNC Spindelmotor-Kit

,

2.2kw CNC Spindelmotor-Kit

,

Luftgekühlte CNC-Spindelmotoren

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD210-268/Piece
Verpackung Informationen
Kartonschachtel, 45*25*35
Lieferzeit
3-5 Arbeitstage
Zahlungsbedingungen
T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
100 Stück/Tag
Produkt-Beschreibung

2.2kw ER20 CNC Spindelmotor-Kit Luftgekühlt 0,01mm Genauigkeit mit Huanyang Inverter für CNC-Maschine

Gute Nachrichten:Wir haben Lager in einigen Ländern, überprüfen Sie als Blase

Übersee-Lager-Schnellversand - Mehrwertsteuerfrei
Lagerstandort Schifffahrtsunternehmen Lieferländer LieferungZeit Vorteile
Deutschland und Tschechien DHL/GLS EU-Länder 3-12 Werktage

1Schnelle Lieferung.

2Keine Mehrwertsteuer
Vereinigte Staaten UPS/USPS Nur in den Vereinigten Staaten 3-12 Werktage

1Schnelle Lieferung.

2Keine Mehrwertsteuer







Das Paket beinhaltet:




1 x 2,2 kW Quadratraum Luftgekühlter Spindelmotor (ER20 220V, 24000rpm,4 Lager, 400Hz)

1 x 2,2 kW Huanyang-Inverter

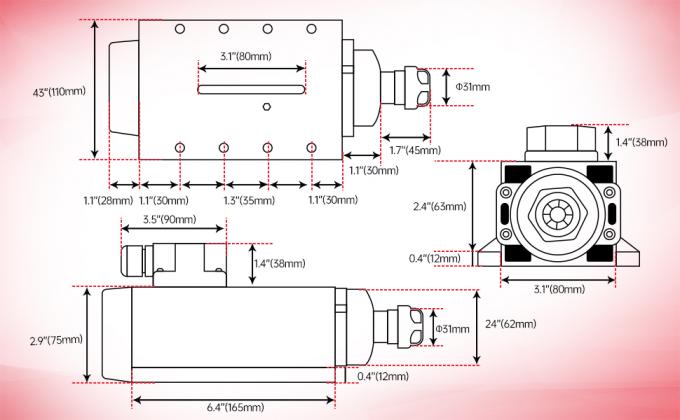

2.2KW ER20 Luftgekühlter Spindelmotor


f

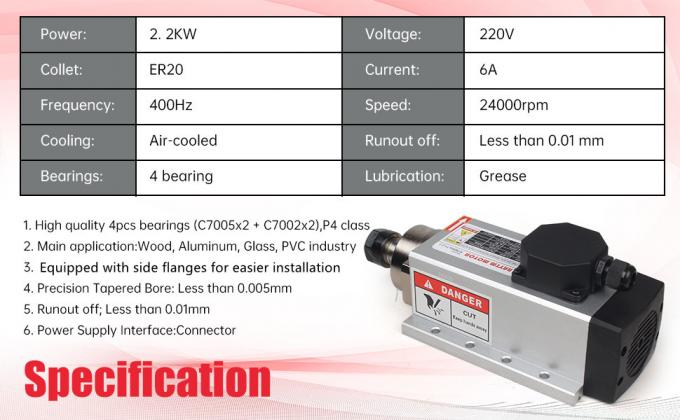

Spezifikation:



  • Material: Edelstahl
  • Leistung: 2,2 kW
  • Spannung: 220V/AC
  • Strom: 6A
  • Frequenz: 400 Hz
  • Geschwindigkeit: 24000 Rpm

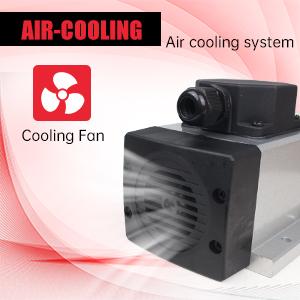

  • Kühlung: Luftgekühlt
  • Abfluss: weniger als 0,01 mm
  • Präzisions-Tapered Bore: Weniger als 0,005 mm
  • Schmiermittel für Lager: Fett
  • Größe der Schleife: ER20
  • Lager: 4 Stück Lager, Klasse P4



s
s

Ausrüstung:



  • "U1" ist der Endpunkt der Spindel und "U1" ist der Anschluss zum Wechselrichter.
  • "V1"-Schraubschraubern"V1"Schraubschraubschraubern"V";
  • die Spindelterminals "W1" und die Wechselrichter "W" verbinden;
  • der Wechselrichter"R"",S", "T" jede "2" Endverbindung "220VAC"



Hauptanwendung:

Auf Holz, Aluminium, Glas, Weichmetall, PVC-Industrie, auch für die nichtmetallische Gravur geeignet, hauptsächlich für die CNC-Rutergravierungs-Fräsmaschine verwendet

d

d

d

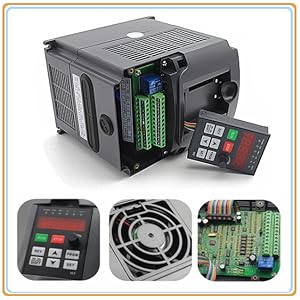

2.2KW VFD

VFD

f

d

Produktmerkmal:

1) Eingangsspannung: 110V ((+/-15%),

2) Ausgangsspannung: 100V/AC-120V/AC

3) Eingangsfrequenz: 48-63 Hz

4) Ausgangsfrequenz: 0-400 Hz

5) Eingangsphase: Phase 1

6) Ausgangsphase: Phase 3

7) Ausgangsstrom: 20A

8) Modell: HY02D211B

9) PS: 3 PS

Vorteile

1)PID-Steuerung; fortgeschrittene PID-Schließschlussarithmetik, schnelle Reaktionsgeschwindigkeit und hohe Eignung;

2)Easy PLC-Funktion kann 16 Beine der Drehzahl und Wechselrichter Steuerungsfunktion zu realisieren;

3)mit einer extrem starken Verstopfungssicherung;

4)Niedriges Ausgangs-Rating-Drehmoment 0,5 Hz-150%, Niedriggeschwindigkeitslauffähigkeit;

5) Träger, der um 16 KHz eingestellt werden kann, vollkommen geräuschlose Arbeitsumgebung;

6)Breitspannungsarbeitsbereich, normaler Betrieb bei 100-120 V;

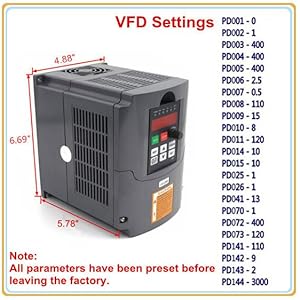

Einstellung der Inverterparameter

7)Technik der automatischen Spannungsregulierung (AVR) zur Sicherstellung der Lastfähigkeit des Wechselrichter;

8)Verschiedene Steuerungstechniken sowohl durch Synchronisierung als auch durch Nicht-Synchronisierung, dynamisch schnellen Start ohne Änderung der Bremsen;

9)Mit perfektem Fehlerschutz und Kurzschlussstartschutz;

10)Ein Potentiometer kann verwendet werden, um sich an die gewünschte Drehgeschwindigkeit anzupassen.

11)7) unterstützt die externe Potentiometersteuerung, unterstützt die Mcah3-Funktion und die RS-485-Kommunikation.

5

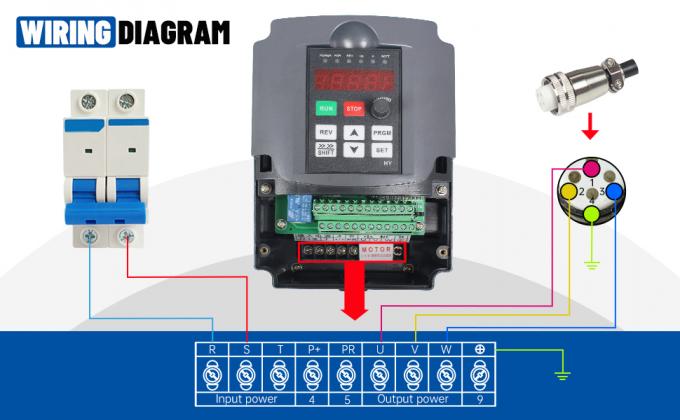

Anschluss:

Spindelspin 1=U

Spindelspin 2 = V

Spindelspin 3=W

Spindelspin 4=Boden

Bitte verbinden Sie die 110-Volt-Stromversorgungs-Eingangsleitungen mit den R & T-Terminals.

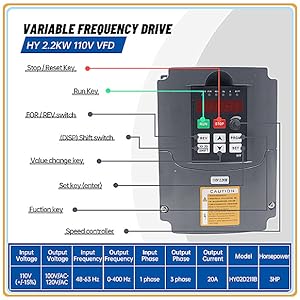

Definition der VFD-Tasten



  • Aufwärts: Daten- oder Funktionscodes schrittweise erhöhen.
  • Nach unten: Daten- oder Funktionscodes schrittweise verringern.
  • SET: Geben Sie die Menüs Schritt für Schritt ein, speichern Sie die Einstellungen.
  • PRGM: Ausstieg in den aktuellen (oder gegenwärtigen) Zustand, Wechsel zwischen den einzelnen Zuständen, hauptsächlich zur Umstellung auf den Überwachungszustand, Ausgang zum vorherigen Menü.
  • FWD/REV: 1, drücken Sie kurzfristig den Knopf, um zu starten, lassen Sie los, um zu stoppen; 2 Wechseln Sie die Drehrichtung
  • Schalter: Umschalten der Überwachungsparameter im Überwachungszustand, im Sekundärmenü, Datenfeld in die Bearbeitungsposition verschieben.
  • Bitte beachten Sie: Wenn Sie RPM im Display anzeigen möchten, drücken Sie bitte die Taste "SHIFT"
