Wassergekühlter Spindelmotor ER20 24000rpm mit 2,2KW VFD Inverter 80mm Klemm

• 1 x 2,2 kW wassergekühlter Spindelmotor ER20 (80x200mm,110V, 400Hz, 24000rpm, 4 Lager)
• 1 x HY 2,2KW Wechselrichter VFD 110V
• 1 x 80 mm Aluminium-Klammer
• 1 x 80 Watt Wasserpumpe 110 V
• 1 x 6 m Wasserleitung
• 1 Satz 14 Stück ER20 Collets (1mm, 2mm, 3mm, 3.175mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm je 1 Stück)
• Englischsprachige Bedienungsanleitung des Wechselrichter

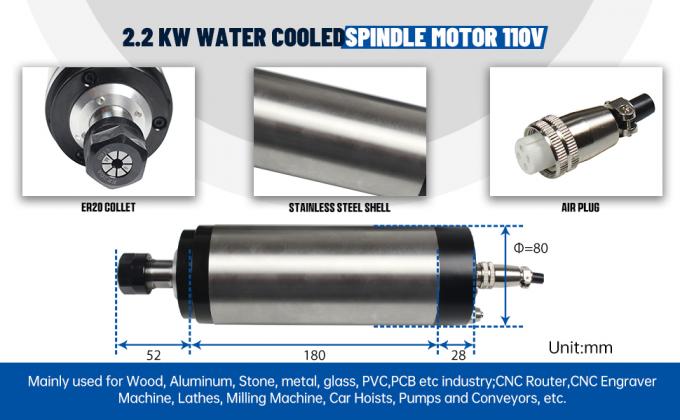

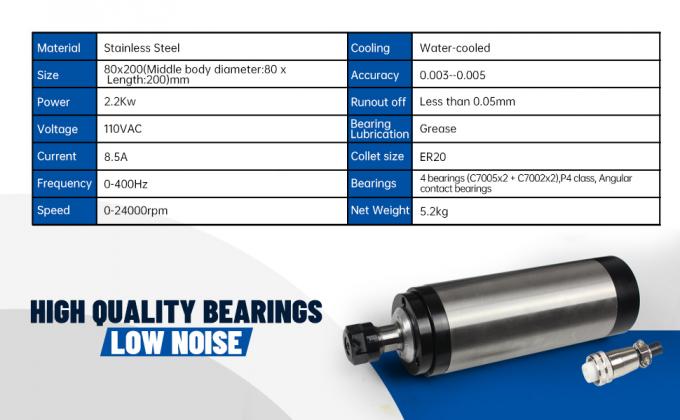

2.2KW 110V wassergekühlter Spindelmotor

Material: Edelstahl

Größe: 80x200mm(Mittlerer Körperdurchmesser:80mm x Länge:200mm)

Leistung: 2,2 kW

Spannung: 110 VAC

Strom: 8,5A

Frequenz: 0 bis 400 Hz

Geschwindigkeit: 0-24000 Rpm

Kühlung: Wasserkühlung

Genauigkeit: 0,003-0.005

Abfluss: weniger als 0,05 mm

Schmiermittel für Lager: Fett

Größe der Kette: ER20

Lager: 4 Lager (C7005x2 + C7002x2), Klasse P4, Winkellager

Nettogewicht: 5,2 kg

Stromversorgungsschnittstelle: Optional GX16 wasserdichtes Luftstecker, es sind markiert 1234,123 wurden an die Wechselrichter-Stromversorgung (U, V, W), 4 angeschlossenen Wechselrichter-Boden angeschlossen.

Hauptanwendungen:

• Holz,PMMA oder andere Kunststoffe,Urethanschaum,MDF-Board,Native-Holz,PVC,PCB,Acryl,Verbundboardschraubholz,Aluminium,Stein,Metall,Brass,Glas usw.
• Weit verbreitet für die Verarbeitung oder Herstellung von Werbeanzeigen,PCB,Namenplatten,Abzeichen,Dichtungen,Bronzplatten,Aluminiumlegierungen,Acryplatten,ABS-Harz-Doppelfarbplatten,PVC-Schaumplatten,Eindringplatten,Schilder,Baumodelle,Instrumente, Holzprodukte usw.
• Dieses Spindelmotor-Kit ist für CNC-Router, CNC-Gravurmaschinen, Lathe, Fräsmaschinen, Autoheber, Pumpen und Fördergeräte usw. geeignet.

Anschluss:

Spindelspin 1=U

Spindelspin 2 = V

Spindelspin 3=W

Spindelspin 4=Boden

Bitte verbinden Sie die 110-Volt-Stromversorgungs-Eingangsleitungen mit den R & T-Terminals.

Definition der VFD-Tasten

• Aufwärts: Daten- oder Funktionscodes schrittweise erhöhen.
• Nach unten: Daten- oder Funktionscodes schrittweise verringern.
• SET: Geben Sie die Menüs Schritt für Schritt ein, speichern Sie die Einstellungen.
• PRGM: Ausstieg in den aktuellen (oder gegenwärtigen) Zustand, Wechsel zwischen den einzelnen Zuständen, hauptsächlich zur Umstellung auf den Überwachungszustand, Ausgang zum vorherigen Menü.
• FWD/REV: 1, drücken Sie kurzfristig den Knopf, um zu starten, lassen Sie los, um zu stoppen; 2 Wechseln Sie die Drehrichtung
• Schalter: Umschalten der Überwachungsparameter im Überwachungszustand, im Sekundärmenü, Datenfeld in die Bearbeitungsposition verschieben.
• Bitte beachten Sie: Wenn Sie RPM im Display anzeigen möchten, drücken Sie bitte die Taste "SHIFT"

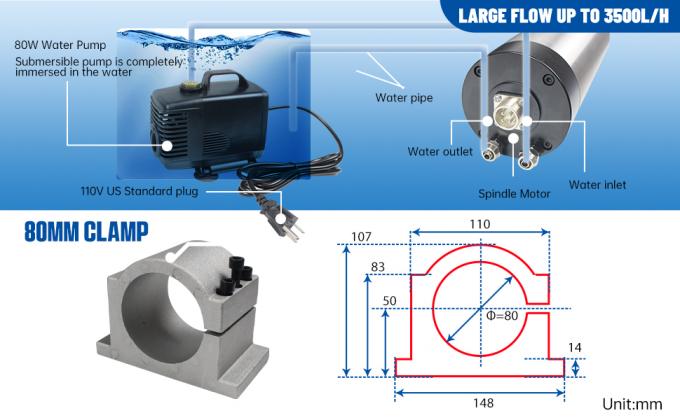

80W Wasserpumpe 3,2m 110VAC und 6m Wasserleitung

• Länge des Pumpenhebers: 3,5 m
• Stecker: 110 V US-Standardstecker
• Spannung: 105 bis 125 VAC
• Leistung: 80W starke Leistung
• Durchfluss: 3500 L/h
• Größe: 153x88x108mm
• Durchmesser der Wasserdüse:8 mm
• Kautschuksauger können gut in die Glasoberfläche passen, um ihre Stabilität zu erhalten

80 mm Klemm-Guss-Aluminiumhalterung

• Durchmesser: 80 mm
• Material: Hochwertiges gegossenes Aluminium (Stärke höher als Aluminiumlegierung)
• Schrauben: mit 3 Schrauben ausgestattet

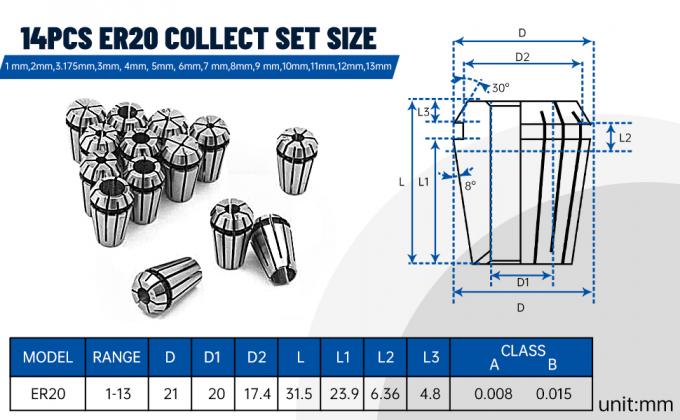

Voller Satz von ER20-Kolben:

Beschreibung des Produkts

• Außendias (D1):11.5 mm
• Höhe (H):18 mm
• Durchmesser des Löchers (D2): 1-13 mm
• Auslauf Toleranz 0,1 mm
• Kohlenstoffstahl der ersten Klasse 1065
• Verhärtetes und präzises Mahlen

Größe:

(kommt mit 1mm, 2mm, 3mm, 3.175mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm jeweils 1 Stück)

Insgesamt sind es 14 Stück ER20 Collets im Paket.
