US Stock 3018 PRO Mini CNC Holzgravurmaschine 3 Achsen Routermaschine GRBL Controller ER11

nicht zusammengefügt

Nach Erhalt der Ware müssen Sie die Maschine nur nach der Bedienungsanleitung montieren.

Stromversorgung: 24 V 5,6 A-Stromadapter (Eingangsspannung 110-240 V)

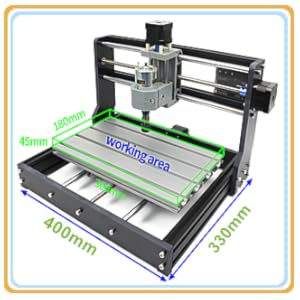

Größe

• Abmessungen: 42x35x27cm (16,53 x 13,78 x 10,63 ′′)
• Maximaler Zug: 30x18x4,5 cm (11,8 x 7,1 x 1,8 ′′)
• Verarbeitungsdicke: 4,5 cm (± 1,8")

Merkmal

• Material: PA6 Nylon + Aluminiumprofil
• Verarbeitungsgenauigkeit: ca. 0,2 mm

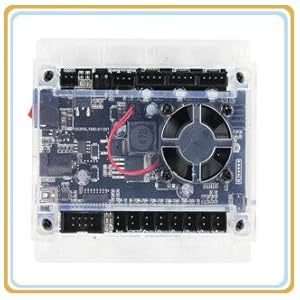

GRBL-Steuerplatte

• VerbindungBei der Verwendung von USB (USB-CH340)
• Software: GRBL-Controller, UniversalGcodeSender
• EingangsspannungBei der Verringerung der Werte
• Hauptchip:Atmel 328P (Arduino nano)
• Spindelantriebschip:MOSFET (Empfehlung 24V, Strom: innerhalb von 10A)
• Stützschrittmotor:12 V, maximaler Strom von 2 A oder weniger wird innerhalb von 1,5 A und zusätzlicher Wärme empfohlen (Jeder Schrittmotor Nema17/Nema23)
• Stromversorgungsschnittstelle5.5-2.5 mm Gleichstrom-Schnittstelle
• Unterstützungsmodul mit 3 Pins:Unterstützung von Modulen mit einer Leistung von 0,5 W-20 W

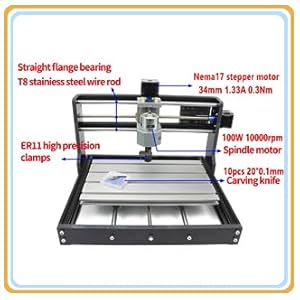

775 Spindelmotor 100W 10000 Drehzahlen pro Sekunde

• Parameter dieser 775 Spindel:100 Watt Spindelmotor (12-36 V) 24 V: 10000 Rpm/min
• Durchmesser des Montageloches:M4 Schraubloch; Einbaugrundfläche: ca. 29 mm.
• Drehzahl der Spindel PWM: Unterstützung; Leistung 0-100% einstellbar
• Durchmesser der Welle: 15 mm;
• Motordurchmesser(ohne Magnethülle): 42 mm
• Bohrstücke:10 Stück Spitze 0,1 mm, 20 Grad, Durchmesser 3,175 mm.

mit einer Breite von nicht mehr als 15 mm

• Fügen Sie den Lüfteranschluss, um die Wärmeableitung zu erzwingen
• Löschen Sie das Antriebsmodul, verwenden Sie einen integrierten importierten Schrittmotorantrieb mit Kurzschlussschutz und integrierter Wärmeabsorptions-Aluminiumlegierung.
• Hinzufügen derAußenhülle, um kurzschlussprobleme während des gebrauchs zu vermeiden.

Verglichen mit der alten Version

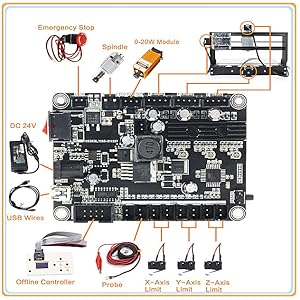

• Fügen Sie die Funktion vonGrenzschalter für die Achse X/Y/Z, optimiert den Grenzanschluss XYZ und den an das Gerät angeschlossenen Anschluss, wodurch die Verkabelung und Bedienung erleichtert werden.wenn sich die Achse XYZ über die Fahrt der Gravurmaschine hinaus bewegt, wird der Grenzschalter die Maschine auslösen, um die Bewegung automatisch zu stoppen.
• Fügen Sie die Funktion vonNotstoppknopf, diese Funktion kann verwendet werden, wenn ein Notstand bei der Arbeit erforderlich ist, wodurch unsere Arbeit sicherer und effizienter wird.
• Hinzufügen derSchaltknopfschalterund bewegen Sie den Schalter von unten zur Seite, einfache Bedienung, mehr Sicherheit beim Bedien der Maschine.

Unterstützt zwei Gravurmethoden

• Die Steuerungsplatte unterstützt zwei Gravurmethoden, unser Paket ist mit einem Spindelmotor ausgestattet, aber ohne das Modul auf dem obigen Bild.

Fragen und Antworten

- Was ist das?Welche Materialien kann die Fräsmaschine im Allgemeinen gravieren oder schneiden?

A:Holz, Acryl (Acryl), PCB, PVC, weiche Metalle, Eisen, Glas, Stein usw.

- Was ist das?Welche Dicke von Holz oder Acryl kann im Allgemeinen durch geschnitten werdenModul?

A: 3-5 mmHolzplatten (Acryl), Geschwindigkeitsstellung 100, Leistungsstellung 1000;

Mehrere Schnitte können schneiden12 mmHolzplatten vonSpindel.

Anwendungen

• CNC 3018 PRO Mini-CNC-MaschineKleine Größe, geringes Gewicht, USB-Schnittstelle, GRBL-Steuerungssysteme, großartige CNC-Routermaschine für Anfänger;
• Die 3018 PRO-CNC-Maschine ist sehr einfach zu installieren, mit stabiler Struktur.
• Hauptanwendung:Können eingraviert werdenKunststoff, Holz, Acryl, PVC, PCB, Holz und ähnliches Material.weiches Metall wieKupfer, Aluminium und andere Metallmaterialien, kann jedoch nicht hartes Metall, Jade oder andere sehr harte Texturen der Gegenstände schnitzen.
• Wenn man die Spindel in ein Modul verwandelt, dann kann man auch dieKraftpapier, Holz, Leder (Wallet), Bambus, Gummi.

Weitere Anwendungen

F: Die X-, Y- und Z-Achsen der Maschine können nicht bewegt werden, was soll ich tun?

A: Zuerst prüfen Sie, ob die Drähte richtig angeschlossen sind, ob der Stromschalter der Steuerplatine gedrückt ist und dann prüfen Sie, ob die Kupplung ausgeschaltet ist.

F: Was sollte ich tun, wenn die Steuerung nicht verbunden werden kann? A: Verlassen Sie die Software, trennen Sie den Draht und verbinden Sie ihn wieder. Oder aktualisieren Sie die Firmware.

F: Wie können die Parameter geändert werden, wenn der Grenzschalter aktiviert ist?

A: Geben Sie die Befehle 21=1 und 22=1 ein.

F: Das eingravierte Bild ist umgekehrt, was soll ich tun?

A: Geben Sie 3=2 oder RST=*command ein

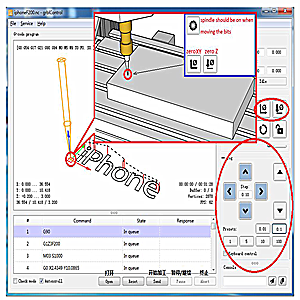

GRBL-Software

• Unser Paket beinhaltet ein4G-USB-FlashlaufwerkSie können dieEnglische Benutzerhandbuch und GRBL-SoftwareVon der Festplatte.
• Dateiformate, die von der Software unterstützt werden:*nc, *ncc, *ngc, *tap, *txt und *cnc.
• Software zur Erstellung von Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape und so weiter.
