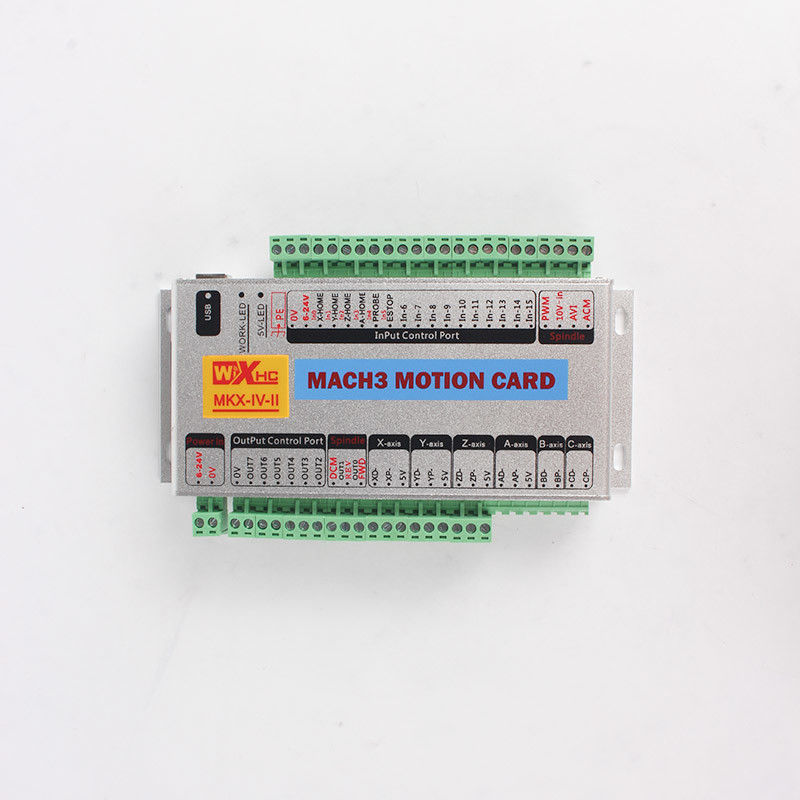

USB CNC MACH3 Schnittstellensteuerung 4 Achsen 2000Khz Schritt-Servomotor

Das Paket beinhaltet:

1 Stück 3/4Axis MACH3 Motion Card USB 2000KHz Schnittstellenbrett

Eigenschaften:

· Unterstützung aller Versionen von Mach3.

· Kann nur unter Windows betrieben werden.

· USB erfordert keine Installation von Treibern, die Windows-Version ist Plug and Play.

· Vollständig unterstützt USB-Hot-Plug, jederzeit überwacht den USB-Verbindungsstatus, wenn Mach3 funktioniert, kann das USB-Kabel abgeschaltet und dann eingesteckt werden, und die Verbindung kann normal sein.

· Unterstützung von bis zu 6 Achsenverbindungen, einschließlich Jogging 6-Achsenverbindungen (je nach Modell variiert die Anzahl der unterstützten Achsen)

· Mit 2000KHz-Impulsleistung unterstützt Servo/Schritt.

· Mit Statusanzeiger kann er USB-Verbindung und Mach3-Verbindung anfordern.

· Mit 16 Eingangs- und 8 Ausgangs-IO-Ports

• Alle IO-Ports sind vollständig isoliert, mit starker Störsicherheit und stabiler Leistung

· Unterstützung der Spindel PWM-Geschwindigkeitssteuerungsausgabe; Unterstützung der Spindelimpulse + Richtungsausgabe; Unterstützung der Spindel 0 bis 10V analoge Spannungsgeschwindigkeitssteuerungsausgabe.

· 184x110x30 mm, Aluminiumhülle, Abwehrstörung, stabil und zuverlässig.

Schnittstelle für das Eingabesignal

Es gibt 16 Eingangssignale, und der niedrige Eingang ist gültig, und der Eingangsstrom beträgt 5 mA.

Unterstützen Sie 6-24V-Signal-Eingang.

Jedes Signal ist wie folgt definiert:

X-HOME: X-Achse Ursprungssignal Eingang, entsprechend MACH3 Software Eingang IO-Port: P1.0

Y-HOME: Y-Achse Ursprungssignal Eingang, der MACH3-Software Eingang IO-Port entspricht: P1.1

Z-HOME: Z-Achse Ursprungssignal Eingang, entsprechend MACH3-Software Eingang IO-Port: P1.2

A-HOME: A-Achse Ursprungssignal Eingang, der MACH3-Software Eingang IO-Port entspricht: P1.3

PROBE: Eingang des Werkzeug-Einstellungssignales, der dem MACH3-Software-Eingang IO-Port entspricht: P1.4

IN5-IN15: Eingabeanschluss, MACH3-Software-Eingabe-IO-Anschluss ist: P1.5-P1.15

Schnittstelle des Spindel-Wechselrichters

MKX unterstützt Spindelgeschwindigkeitsanpassung, Wechselrichteroberfläche oder PWM-Schnittstelle.

MKX Spindel-Schnittstelle Geschwindigkeitssteuerungsausgabe, unterstützt 2 Möglichkeiten: 0-10V analoge Spannungsausgabe; oder 0-5V analoge Spannungsausgabe; oder 5V PWM-Signalausgabe.
Wenn die analoge Spannungsausgabe zum Anpassen der Drehzahl verwendet wird, muss eine Gleichspannung an die Platine eingegeben werden, und der Wert

Der Leistungsbereich der Gleichspannung bestimmt den maximalen Spannungswert der analogen Ausgangsspannung; zum Beispiel die Gleichspannungseingabe: 10V, die analoge Ausgangsspannung ist 0-10V Variety.
