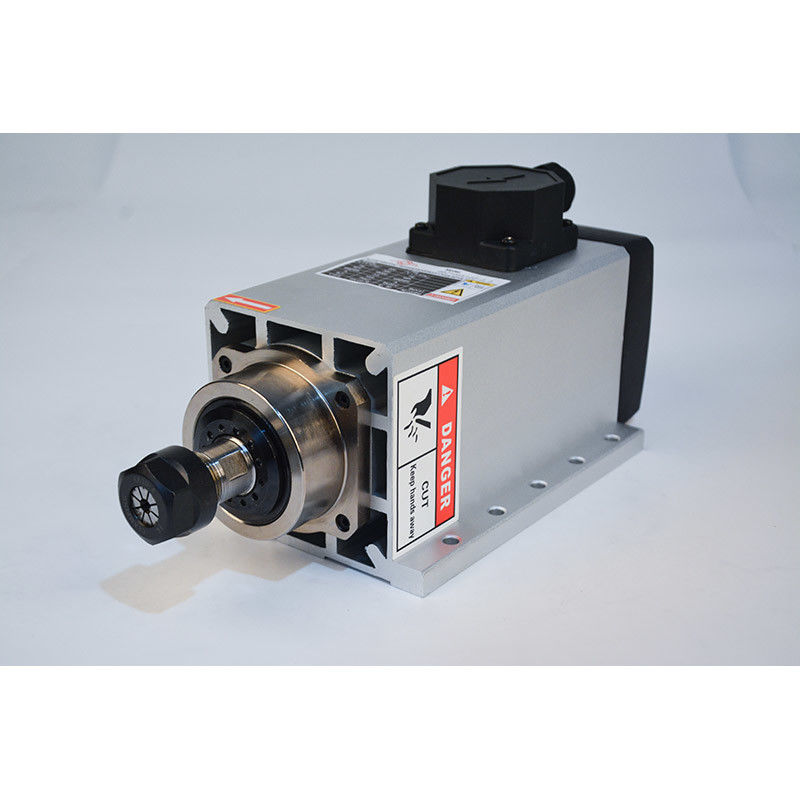

3 kW Quadratluftkühlspindelmotor 3000w für CNC-Gravur-Fräsen

3 kW ER20 Quadrat Luftgekühlte Spindelmotor Gravur Fräsen

Spezifikation:

Material:Edelstahl

Größe: 308*104*135mm

Leistung: 3KW

Spannung:220VAC

Strom:12A

Häufigkeit:300 Hz

Geschwindigkeit:18000 Dreh/min

Kühlung:Luftgekühlt

Auslauf:weniger als 0,01 mm

mit einer Breite von mehr als 20 mm,weniger als 0,005 mm

Schmierung der Lager:Fett

Größe der Kette: ER20

Ausrüstung:4 Keramiklager

Nettogewicht:70,9 kg

Hauptanwendung:Holz, Aluminium, Stein, Metall, Glas, PVC-Industrie

Anschluss:Öffnen Sie die Verbindungskasse, die Spindel "U1" verbinden Inverter U, Spindel
"V1" verbinden Inverter V, Spindel "W1" verbinden Inverter W, Boden nicht
Ich brauche einen Stecker, der Wechselrichter ist R S T.

1. Strukturelle Merkmale

1) Hochgeschwindigkeits-elektrische Hauptlager alle übernehmen das Keramiklager, Achse
- Verbesserung der Spindel in der Hochgeschwindigkeitsdrehung
Steifheit und Präzisionsschleifen.

2) Vor dem Fahren wird die Welle von Hand gedreht.
Rotation durch Temperaturanstieg, Verwendung von zirkulierender Kühlflüssigkeit
System zu beseitigen.

2Gebrauchsanweisung

1) Bei Gebrauch muss zunächst das Kühlwasserrohr angeschlossen, die Spindel an das Kühlwasser angeschlossen und dann gestartet werden.

2) Vor dem Fahren mit der Handspindel drehen.
Sie sollten die Fehlerbehebung vornehmen und dann die Richtung der
Drehung der Spindel von der Spindel Ende zu sehen, ob das Spiel sollte
Drehen Sie gegen den Uhrzeigersinn Stromleitung sollte geändert werden, um es
Sie ist konsequent.

3) Vor der Fahrt darf das Kühlwasser für das Schleifen des Werkstücks nicht in der
Vorteil der Spindelhülle, um den Vorderlagerdeckel zu verhindern
Einlassbrennmotor und Lager. Der Motor darf nicht ins Wasser gelangen.
Nach dem Einschalten des Motors, wenn Sie das Werkstück in
die Arbeitstücke mit dem Kühlmittel zu schleifen.
Abschalten des Kühlmittels und dann den Spindelmotor schließen.

3. Wartung und Service

1) Motorisierte Spindel mit mittlerer Frequenz-Stromversorgung mit Nennspannung,
Die Frequenz sollte mit der elektrischen Spindeltechnologie übereinstimmen
Parameter, motorisierte Spindel Drehgeschwindigkeit kann die Frequenz ändern
Um die Spannung anzupassen, ist auch die Spannungsänderung direkt proportional.

2) Wenn die Spindel vorübergehend nicht benutzt wird, sollte Druckluft verwendet werden
Um das Kühlwasser zu blasen, um Rost zu vermeiden, verstopfen Sie das Loch.
Die Oberfläche sollte mit Rostöl beschichtet werden.
Einrichtung an einem trockenen Ort.

3) Bei Ersatz der Spindel der Lager, beste fachliche und technische
Spezialwerkzeuge verwenden, Statorspule nicht
zu entfernen.
