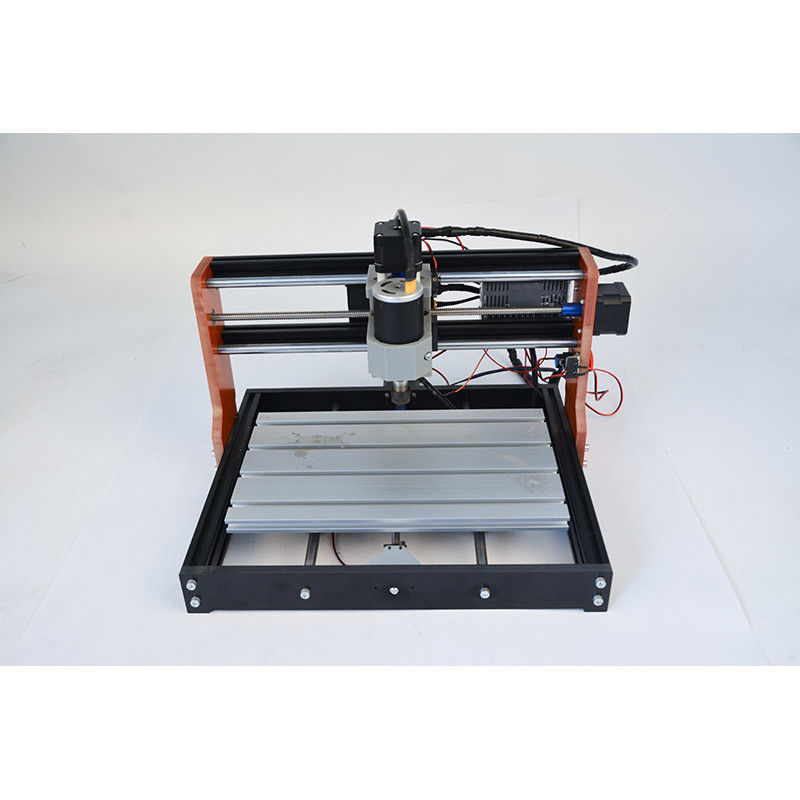

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp
  • 3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp
  • 3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp
  • 3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp
  • 3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp
3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp

Herkunftsort China
Markenname RATTM MOTOR
Zertifizierung CE
Modellnummer 3018 Pro
Produktdetails
Produktkategorie:
cnc-Graviermaschine
Arbeitsbereich:
300x180x45mm (11,8" x 7,1" x 1,8")
Größe des Rahmens:
420x350x270mm (16.53" x13.78" x 10.63")
Spindel:
Durchmesser 45 mm 10000 U/min Höchstleistung 120 W
Schrittmotor:
mit einer Leistung von mehr als 50 W und0.3 N.m.
Unterstützungssystem:
Windows XP SP3,Win 7,Win 8,Win 10 (32/64 können sein);Linux
Stromversorgung:
24 V 5,6 A-Stromanschluss (Eingangsspannung 110-240 VAC)
Software:
GRBL-Steuerung/Kandle
Hervorheben:

Grenzschalter CNC-Gravurmaschine

,

Notfallstopp CNC-Gravurmaschine

,

3018 Pro CNC-Routermaschine

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD108-135/Set
Verpackung Informationen
Ausgestopft
Lieferzeit
3-8 Arbeitstage
Zahlungsbedingungen
T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
500 Sätze / Monat
Produkt-Beschreibung

Upgrade des 3018 Pro Router CNC-Graviermaschinen-Kits mit Endschaltern und Not-Aus

Gute Nachrichten:Wir haben in einigen Ländern Lager, siehe unten



Lager im Ausland – schneller Versand – keine Mehrwertsteuer
Lagerstandort Versanddienstleister Lieferländer Lieferzeit Vorteil
Deutschland und Tschechien DHL/GLS EU-Länder 3-12 Werktage

1. Schnelle Lieferung

2. Keine Mehrwertsteuer
Vereinigte Staaten UPS/USPS Nur USA 3-12 Werktage

1. Schnelle Lieferung

2. Keine Mehrwertsteuer

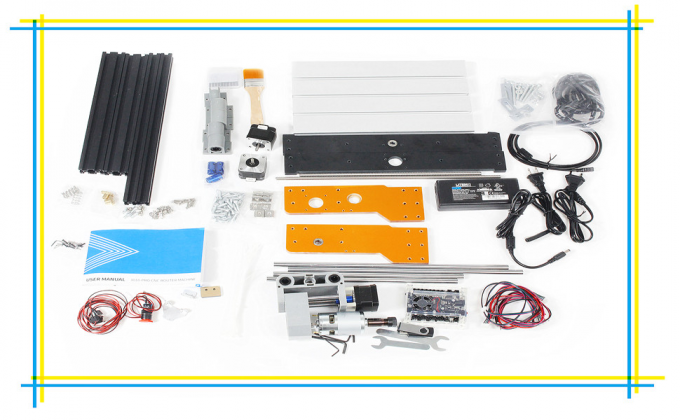

Das Paket beinhaltet:



  • 1 Satz verbessertes 3-Achsen-3018-Pro-CNC-Fräser-Gravierfräsmaschinen-Kit
  • 3x Endschalter (XYZ-Achse)
  • 1x Not-Aus
  • 1x GRBL 1.1f Steuerplatine
  • 1x 775 Spindelmotor mit ER11 Spannzange
  • 1x 24V DC 5A Netzteil
  • 10 x Spitze 0,1 mm, 20° φ3,175 mm Bohrer
  • 4x Plattenklemmen
  • 1 Satz Inbusschlüssel
  • 2x ER-Schraubenschlüssel
  • 1x Pinsel
  • 1x Spindelmotorkabelbaum 60cm
  • 3x Schrittmotorkabel 60cm
  • 1x 4G USB-Flash-Laufwerk inklusive englischem Benutzerhandbuch und GRBL-Software



Erfordert Montage

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 0

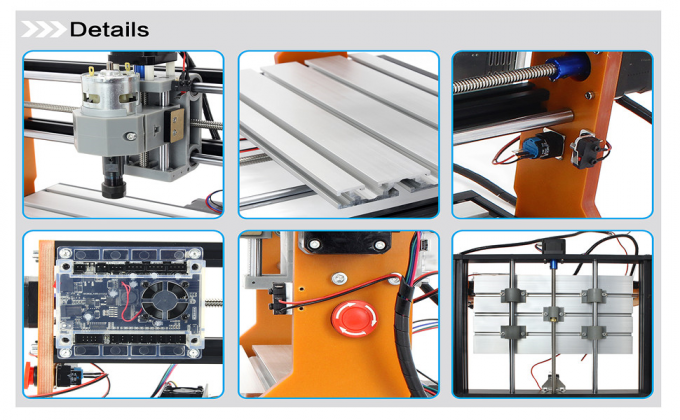

Spezifikation:



  • Arbeitsbereich: 300x180x45mm (11,8" x 7,1" x 1,8")
  • Rahmengröße: 420x350x270mm (16,53" x 13,78" x 10,63")
  • Spindel: 775100WSpindelmotor (24 V: 10.000 U/min)
  • Verarbeitungsstärke:4,5 cm (1,8 Zoll)(Höhe 6,4 cm)
  • Material: PA6-Nylon und Aluminiumprofil
  • Schraubenstange: T8-Schraubenstange, Steigung 4 mm, doppelte Kupfermutter zur Vermeidung von Spiel
  • Spindelfutter:ER11Spannzange (kann mit 0-7 mm ausgestattet werden)
  • Schrittmotor: Nema17 Schrittmotor34 mm, 1,33 A, 0,3 Nm, 43 oz-in
  • Stromversorgung: 24V 5,6A Netzteil (Eingangsspannung 110-240VAC)
  • Support-System:Windows XP SP3, Win 7, Win 8, Win 10 (32/64 kann sein); Linux
  • Anschluss: PC-USB-Anschluss
  • Software: GRBL-Controller/Kerze
  • Unterstützende Datei:G-Code (.nc/.txt/.tape/.gcode)
  • Verarbeitungsgenauigkeit: ca. 0,2 mm



3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 1

Fragen und Antworten

Q:Welche Materialien kann der Fräser generell gravieren oder schneiden?

A:Holz, Acryl (Acryl), Leiterplatte, PVB, Weichmetall, Eisen, Glas, Stein usw.

Q:Welche Dicke von Holz oder Acryl kann im Allgemeinen geschnitten werden?Modul?

A: 3-5 mmHolzplatte (Acryl), Geschwindigkeitsstufe 100, Leistungsstufe 1000Modul; Mehrere Schnitte können geschnitten werden12mmHolzbretter vonSpindel.

Q:Welche Formatdateien unterstützt die Grbl-Steuerungssoftware (Candle)?

A :Unterstützt Gcode-Dateien von nc, ncc, ngc, tap, txt

Q:Die X-, Y- und Z-Achse der Maschine lässt sich nicht bewegen, was soll ich tun?

A:Prüfen Sie zunächst, ob die Leitungen richtig angeschlossen sind, ob der Netzschalter der Steuerplatine gedrückt ist und prüfen Sie dann, ob die Kupplung ausgeschaltet ist.

Q:Was soll ich tun, wenn die Steuerplatine nicht angeschlossen werden kann?

A:Beenden Sie die Software, ziehen Sie das Kabel ab und schließen Sie es wieder an. Oder aktualisieren Sie die Firmware.

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 2

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 3

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 4

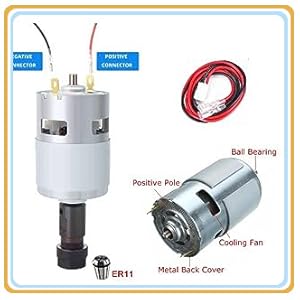

775 Spindelmotor 100 W 10000 U/min



  • Parameter dieser 775 Spindel:100-W-Spindelmotor (12–36 V), 24 V: 10.000 U/min
  • Durchmesser Montageloch:M4-Schraubenloch; Montagelochabstand: ca. 29 mm.
  • Spindel-PWM-Geschwindigkeit: Unterstützung; Leistung 0-100 % einstellbar
  • Wellendurchmesser: 15mm;
  • Motordurchmesser(ohne Magnethülse): 42mm
  • Bohrer:10 Stück Spitze 0,1 mm, 20 Grad, Durchmesser 3,175 mm.

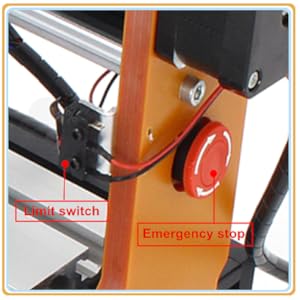

Mit Not-Aus- und XYZ-Endschaltern



  • Die verbesserte CNC 3018 Pro-Maschine ist mitNot-Aus-TasteUndEndschalter der XYZ-Achse.

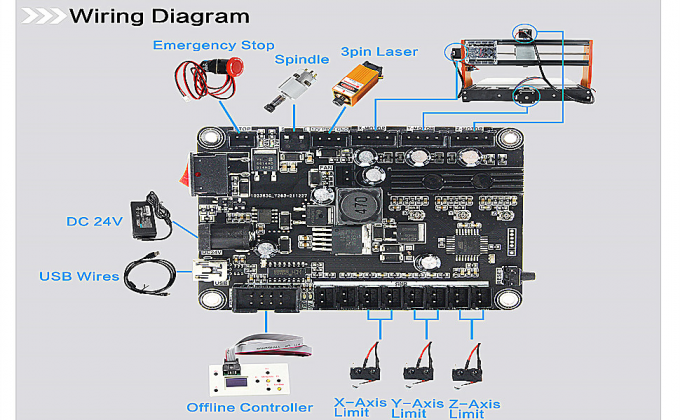

GRBL-Controllerplatine



  • Verbindung: USB (USB-CH340)
  • Software: GRBL-Controller, UniversalGcodeSender
  • Eingangsspannung: 12-24 VDC
  • Master-Chip:atmel 328P (arduino nano)
  • Spindelantriebschip:MOSFET (Empfehlung 24 V, Strom: innerhalb von 10 A
  • Unterstützt Schrittmotor:12 V, maximaler Strom von 2 A oder weniger wird innerhalb von 1,5 A und zusätzlicher Wärme empfohlen. (Jeder Schrittmotor Nema17/Nema23)
  • Stromschnittstelle:5,5–2,5 mm DC-Schnittstelle
  • Unterstützt 3-Pin-Modul:Unterstützt 0,5W-20W-Module



3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 5

Vorteile



  1. Fügen Sie einen Not-Aus-Tastenanschluss, einen Sondenanschluss und einen XYZ-Begrenzungsanschluss hinzu.
  2. DerTerminalEndschalter, Werkzeugeinstellung und Not-Aus-Taste sind vorhanden2-polig 2,54 mmSteckdosen.

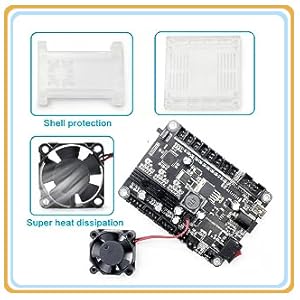

  3. Fügen Sie das äußere Gehäuse hinzu: Schützen Sie die Steuerplatine beim Transport, um Kurzschlussprobleme während des Gebrauchs zu vermeiden.
  4. Fügen Sie den Netzschalter hinzu.
  5. Deaktivieren Sie das Antriebsmodul, verwenden Sie einen integrierten importierten Schrittmotorantrieb mit Kurzschlussschutz und integrierter Wärmeableitung aus Aluminiumlegierung.
  6. Fügen Sie den Lüfteranschluss hinzu, um die Wärmeableitung zu erzwingen.
  7. Offline-Erkennung hinzufügen, Offline-Module und Computer gleichzeitig einfügen. Offline erkennt automatisch, ob Computersteuerung vorhanden ist.
  8. Verbesserter Spindelantrieb, unterstützt eine Spindel mit 20.000 U/min. Unterstützt eine leistungsstärkere Spindel.
  9. Verbesserte USB-Schnittstelle: Die ursprüngliche USB-Schnittstelle ist Patch-Löten, Transportkollision und unsachgemäße Verwendung, leicht fallen zu lassen, jetzt auf Plug-in umgestellt, sehr stark;
  10. Der Spindelantrieb erhöht die Optokoppler-Isolation, wodurch die Steuerplatine weniger Wärme erzeugt und die Spindelgeschwindigkeitseinstellung linearer und sicherer erfolgt.



3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 6

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 7

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 8

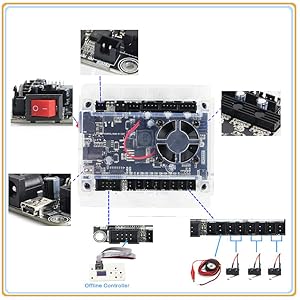

Port-Spezifikationen



  • Endschalter/Sonde/Estop-Anschluss:2-poliger Anschluss mit 2,54 mm Rastermaß
  • Modul-Anschlussport:3-poliger Anschluss mit 2,54 mm Rastermaß
  • Spindelanschluss:2-Pin-Anschluss VH3,96 mm Rastermaß
  • Schrittmotoranschluss:4-polig, Rastermaß 2,54 mm
  • Stromschnittstelle:5,5–2,5 mm DC-Schnittstelle

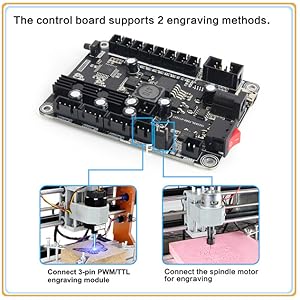

Unterstützt zwei Gravurmethoden



  • Die SteuerplatinenunterstützungZwei Gravurmethoden können einen 24-V-Spindelmotor und 12-V-3A-Max-PWM-3-Pin-Module unterstützen
  • Unser Paket enthält einen Spindelmotor, jedoch ohne das Modul im Bild oben.

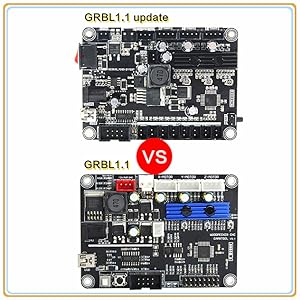

Im Vergleich zur alten Version



  • Fügen Sie die Funktion von hinzuEndschalter für die X/Y/Z-AchseDer XYZ-Begrenzungsanschluss und der mit dem Gerät verbundene Anschluss wurden optimiert, um die Verkabelung und den Betrieb zu vereinfachen. Wenn sich die XYZ-Achse nach der Installation des Endschalters über den Verfahrweg der Graviermaschine hinaus bewegt, löst der Endschalter aus, dass die Maschine automatisch angehalten wird Bewegung.
  • Fügen Sie die Funktion von hinzuNot-Aus-TasteDiese Funktion kann verwendet werden, wenn bei der Arbeit ein Notstopp erforderlich ist, wodurch unsere Arbeit sicherer und effizienter wird.
  • Fügen Sie die hinzuNetzschalterund bewegen Sie den Netzschalterknopf von unten zur Seite, einfache Bedienung, mehr Sicherheit bei der Verwendung der Maschine.




3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 9

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 10

3018 Pro Router CNC-Gravurmaschine mit Grenzschalter und Notstopp 11

Anwendungen



  • Verbesserte CNC 3018 PRO Mini-CNC-Maschinekleine Größe, geringes Gewicht, USB-Schnittstelle, GRBL-Steuerungssysteme, tolle CNC-Fräsmaschine für Einsteiger;
  • Die verbesserte CNC-Maschine 3018 PRO ist sehr einfach zu installieren und verfügt über eine stabile Struktur.
  • Hauptanwendung: kann graviert werdenKunststoff, Holz, Acryl, PVC, Leiterplatte, Holz und ähnliche Materialien.weiches Metall wieKupfer und Aluminium und andere Metallmaterialien, kann jedoch kein Hartmetall, Jade oder eine andere sehr harte Textur der Gegenstände schnitzen.
  • Wenn Sie die Spindel in ein Modul umwandeln, können Sie das auch schnitzenKraftpapier, Holz, Leder (Geldbörse), Bambus, Gummi.



Weitere Fragen und Antworten

F: Die X-, Y- und Z-Achse der Maschine können nicht bewegt werden. Was soll ich tun?

A: Überprüfen Sie zunächst, ob die Drähte richtig angeschlossen sind, ob der Netzschalter der Steuerplatine gedrückt ist, und prüfen Sie dann, ob die Kupplung ausgeschaltet ist.

F: Was soll ich tun, wenn die Steuerplatine nicht angeschlossen werden kann? A:Beenden Sie die Software, ziehen Sie das Kabel ab und schließen Sie es wieder an. Oder aktualisieren Sie die Firmware.

F: Wie können die Parameter geändert werden, wenn der Endschalter aktiviert ist?

A: Geben Sie die Befehle 21=1 und 22=1 ein.

F: Das gravierte Bild ist spiegelverkehrt. Was soll ich tun?

A: Geben Sie 3=2 oder RST=*Befehl ein

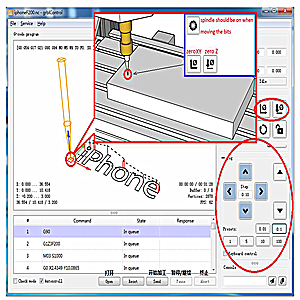

GRBL-Software



  • Unser Paket beinhaltet a4G-USB-Flash-Laufwerk, Sie können die herunterladenEnglisches Benutzerhandbuch und GRBL-Softwarevom Flash-Laufwerk.
  • Von der Software unterstützte Dateiformate:*.nc, *.ncc, *.ngc, *.tap,*.txt und *.cnc.
  • Zum Erstellen von Gcode verwendete Software:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape usw.
